kmitočtový normál, časová základna

nabízím přesný kmitočtový normál a od něj odvozenou časovou základnu pro vysílačky a měřící přístroje.

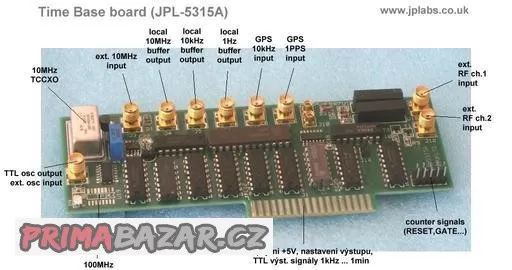

Deska o velikosti 146 x 56mm používá přesný TCXO 10MHz, případně lze osadit 100MHz. Od tohoto oscilátoru jsou odvozeny kmitočty 10MHz, 10kHz, dále 1kHz až do 1 minuty. Signály lze navíc prodloužit 4x, 8x nebo 16x.

Deska má vstup pro přesnější zdroje normálového signálu než je TCXO a to buď z externího referenčního oscilátoru (např. Rubidiového oscilátoru) nebo ze satelitního přijímače JUPITER - viz jiný můj projekt.

Napájení je +5V. Deska zahrnuje obvody nutné pro řízení měřiče kmitočtu, tj. signály hradlování a nulování čítací dekády. Usnadní se tak konstrukce vlastního čítače nebo generátoru signálu.

Ovládání desky je pomocí 6 bitů přes přímý konektor.

Zašlu poštou nebo lze vyzvednout ve Fénixu nebu ve výdejně radosti v Praze.

Odpovědi prosím majlem. Telefon je většinou obsazen a na SMSky neodpovídám.
Připomínám uživatelům Gůglu a Seznamu, že nelze majlem odpovědět na jejich majlboxy u Gůglu a Seznamu. Pořiďte si fungující majlbox (např. na army-mail, jet-mail, finmaker nebo jinde).

Vaše otázky:

- můžu mít osazený OCXO 10 Mhz a připojit externí OCXO 40 MHz?
odpověď: ano, můžete. Použijte pak časové prodloužení x4, které nastavíte 6-bitovým kódem přes přímý konektor.
